 北仪优成泵

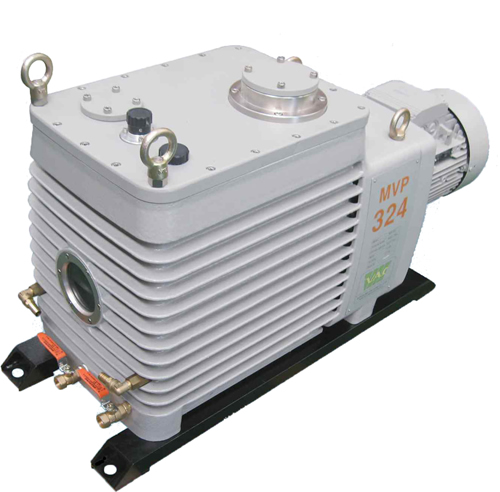

MVP系列直联高速旋片式真空泵

产品编号:
1221994216
产品名称:
MVP系列直联高速旋片式真空泵
规  格:
144—540m³/h
产品备注:
旋片式真空泵
产品类别:
MVP系列

    产 品 说 明
设计原理
    MVP系列直联高速旋片式真空泵,以创新设计、精良的制造,满足客户的需求,填补TRP系列在较大抽速的空白。
    由上盖、油箱、电机支座、泵芯组成,配置止逆阀和气镇阀保护真空泵和真空系统。效率高、易操作及维护方便。

设计特征
    1.极限真空度高。
    2.完善的内置进气口止逆阀系统在停止时保护真空系统。
    3.采用国际标准法兰。
    4.低噪音与低振动。
    5.恒定压力油循环系统。
    6.方便的气镇阀控制
    7.维修和保养简便。
    8.方便的冷却系统,风冷(MVP-144/216)或水冷(MVP-324/432/540)。
技术参数

单位
MVP144
MVP216
MVP324
MVP432
MVP540
抽气速率
50Hz
m3/h
120
180
270
360
450
L/min
2000
3000
4500
6000
7500
60Hz
m3/h
144
216
324
432
540
L/min
2400
3600
5400
7200
9000
极限压力
气镇
Torr
5×10-3
关气镇
Torr
5×10-4
进气口径
mm
ISO 63
ISO 100
出气口径
mm
ISO 40
ISO 100
电机功率
kW
3.7
5.5
7.5
11
15
转速
50Hz
R.P.M
1450
60Hz
R.P.M
1750
容油量
Liter
11
16
17
28
35
冷却水
L/min

6
8
8
重量
kg
172
290
358
584
668


















外型尺寸图
■ 型号 : MVP144,MVP216,MVP324,MVP432,MVP540
